Szikrafogantyú és delejvezető villámgéphez!

Bevonatos elektródával hegesztés első gondolata; elég lesz-e a kábel, jó ez a fogó, mennyi vezeték kell? Ehhez próbálok némi száraz információval hozzájárulni.

Az alábbi táblázat segít a hosszabbítót választani, ha toldani kell. Ahogy látjuk nagyobb távolságok esetén jobban járunk ha 3 fázisú gépet használunk. Az értékek iránymutatóak a legkisebb használható keresztmetszetet mutatják, felfelé kell kerekíteni a legközelebbi szabványosra. (0,75 1 1,5 2,5 4 6 10 16 25 35 50...)

Az értékek első sorai általában maximális áramerősségre vannak méretezve. Ha nem dolgozunk teljes üzemidőben, ezek még könnyen átléphetők. Viszont a nagyobb távolságok már megengedett feszültségcsökkenésre vannak méretezve, ha ezt nem tartjuk be akkor problémáink adódhatnak. Tranzformátoros gépeken teljesítménycsökkenés, ívtartás-gondok jelentkezhetnek, invertereknél meg főleg biztosíték túlterhelés léphet fel, vagy egyszerűen be sem indulnak. Ha gyakorta van ilyen problémánk, akkor vásároljunk olyan berendezést, amit erre felkészítettek (Telwin Advance 167, 187, Tig 227, ESAB Caddy Arc 151i, 201i)

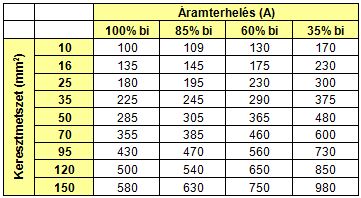

A következő táblázat a munkakábelekhez ad iránymutatást. 8 méter hosszig érvényesek, és mivel a nagy teljesítményű gépek is könnyen hordozható kategóriába tartoznak, nem nagyon van értelme hosszabb kábelt alkalmazni. A bekapcsolási időt a gép adattáblájáról olvashatjuk le, azonban tudnunk kell hogy kézi bevont elektródás ívhegesztésnél a 65%-os bekapcsolási idő magasnak számít, az elektródaváltások és salakolás miatt, nagyobbal nem érdemes számolni.

Az alábbi táblázatból kiválaszthatjuk gépünk teljesítményéhez használható elektródafogót, de ugyanakkor iránymutató is, hogy adott áramerősség mellett milyen elektródavatagsággal tudunk dolgozni. De ez utóbbihoz az is megfelelő, ha megjegyezzük az alábbi képletet:

elektróda átmérő * 25...40A = beállítandó áramerősség

Alacsony értékek kényszerhelyzetben és rutilos pálcához
a nagyobbak vályúhelyzetben vagy bázikus pálcákhoz.

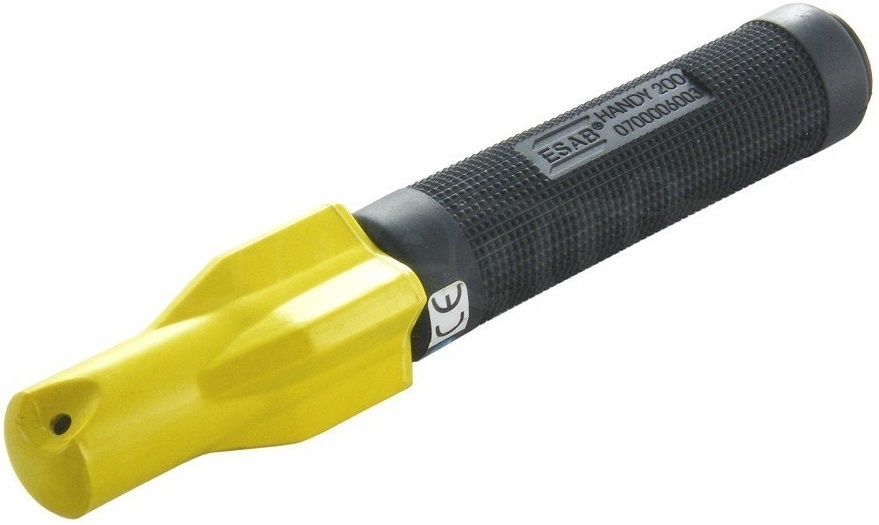

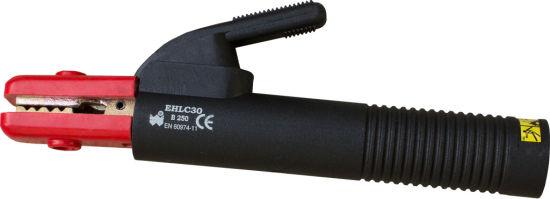

Elektródafogókból kétféle létezik, egyik rugós szorítású csipeszes, másik menetes szorítású csavaros változat. Hogy melyiket használjuk az csak megszokás kérdése.

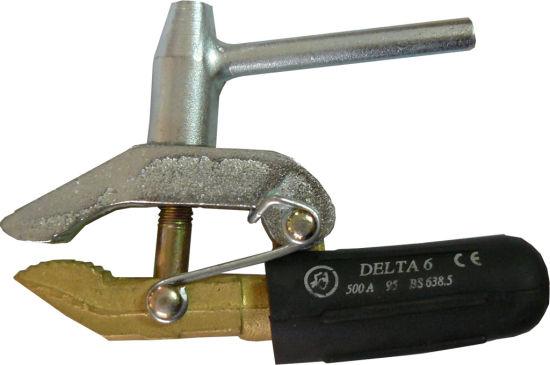

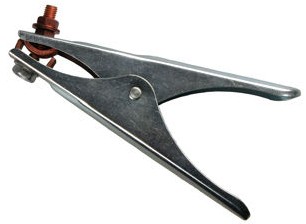

Testcsatlakozóknál bőségesebb a választék. Leggyakoribb a csipeszes változat, ezek 400A-ig jól használhatóak, afelett inkább csavaros szorítású a megfelelő. Ezen kívül létezik mágneses változat, amit nagy lemezfelületekre vagy csövekre ad jó csatlakozást.
